    茄子视频免费下载仪表射频导纳料位茄子在线懂你无限观看说明书

    作者:超级管理员   时间:2022-05-13 10:00:56  来源:本站   浏览:2393次

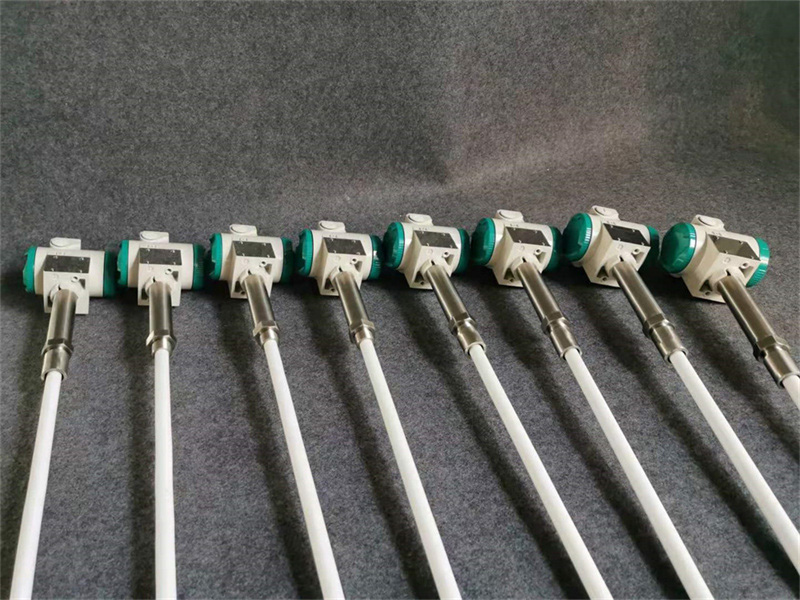

    射频导纳料位茄子在线懂你无限观看使用说明

    1、电源接线

    拧开上盖,可看到内部结构及端子板。见图6;

    1.电源为220V AC时,电源接入端子L1、L2上;

    2.电源为24V DC时,电源负接GND上,电源正接L2上。


















    2、标定及调节试

    仪表在出厂时已按一般状况标定完毕,也可根据现场需要自行标定。

    1.一般标定步骤:

    1)确定物料在传感器探杆之下,并且应大于100mm;

    2)逆时针调节灵敏度电位器,使指示灯点亮;(LED指示灯状态同继电器状态)。

    3)再顺时针旋转电位器使指示灯灭,指示灯灭后顺时针方向再旋转半周,标定完成。

    3、安装

        DE系列射频导纳物位计传感探杆可采用螺纹安装或法兰安装,(见图2)也可自行制作。传感探杆安装螺纹为标准3/4NPT管螺纹,一般采用与水平方向成5度倾斜角安装或垂直安装。




















    2

    安装注意事项:

        1)不要使壳体与探杆之间有较大的扭力;

        2)探杆端部应与容器间的距离大于100mm;见图3(a、b)

        3)探杆应安装在远离进料口处,见图3(c、d)

        4)若安装在非金属容器内,应有良好的接地;如安装在钢筋混凝土料仓内,仪表接地端应与其中的钢筋连接;

        5)有异物落下或物料冲击的情况时,应加装防护罩,防护罩可采用圆和半圆形的钢管或角铁,并应具有良好强度(当防护罩距离探杆小于100mm时,应重新调节灵敏度);见图3(e)

        6)测液状物位时,物料密度应大于240Kg/m3;

        7)被测物体温度超过200时,建议选用分体式结构安装;

        8)在水平安装时,壳体出线口应在下方。

        物位计安装的位置往往由安装口的位置或容器开口的位置处定。当安装在螺纹口或法兰接管中时,注意接管长度不要超过传感探杆的di一层绝缘层的长度。在安装时,要保证传感探杆的绝缘不被割破或划破。














                (a)                       b)



















    c)                     (d



    射频导纳9.pnge
